淺談拖鏈電纜的內部結構

市場上的拖鏈電纜種類繁多,即使同樣的規格同樣的制造材料,卻也有著不同的質量差異。
如何判斷拖鏈電纜質量的好壞呢?關鍵要看拖鏈電纜的內部結構。
拖鏈電纜的內部結構分為兩種:分層絞合和分束絞合。

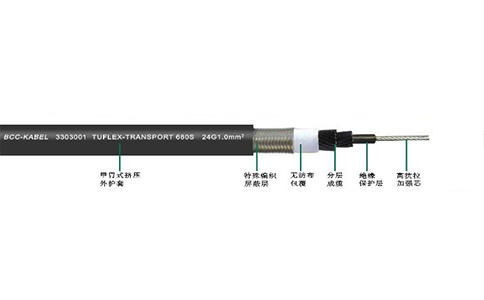

分層電纜:電纜芯線大多主要圍繞中心線被緊緊的絞合成幾層,外面包裹著擠壓式護套,這種結構當電纜彎曲受力時,它的內徑受壓而外徑受拉,內徑和外徑的壓縮緊張,彎曲循環次數大大減少。這種電纜的優點是制造成本相對較低。

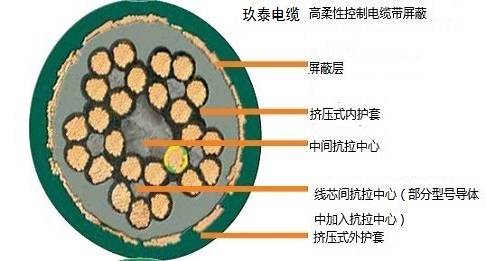

分束絞合:首先電纜的芯線單獨絞合成束,然后將已經絞合成束的電纜圍繞一個抗拉材料做成的中心絞合成束,由于多重成束工藝,在電纜內部,芯線多次改變電纜的彎曲內徑和外徑,高度緊拉的中心線周圍的拉力和壓力彼此保持平衡,使得電纜的內部結構有可靠的穩定性,拖鏈電纜在承受的彎曲應力時能保持穩定。這種電纜的優點是循環次數大,使用時限長。
因此,同是拖鏈電纜,他們的結構未必相同,生產技術未必相同,這樣它們的彎曲半徑及耐彎曲次數也未必相同,選擇拖鏈電纜時注重電纜的內部結構尤為重要。
-
Q
坦克鏈里一定要用拖鏈電纜嗎?
A坦克鏈,也稱拖鏈,又名電線電纜保護拖鏈(Cable carrier),是一種束縛電纜或電線或空壓管及油壓管以方便其轉動及運動的裝置。因為工作時需跟隨坦克鏈系統來回彎曲工作,電纜必須具有高柔性、韌性強、耐彎曲、耐磨、耐拖拽的特性,最好就使用拖鏈專用高柔性電纜。
-
Q
通過電纜軟硬能夠判別拖鏈電纜好壞嗎?
A確切的說,通過電纜軟硬不能夠判別拖鏈電纜好壞。拖鏈電纜有著其特定的性能要求和設計標準,它需要在頻繁移動、彎曲、拉伸等復雜環境下保持穩定的電氣性能和機械性能。這不是單單通過拖鏈電纜軟硬就能夠實現的。
