AWG是什么意思及AWG線規
AWG是什么意思?
AWG(American wire gauge)美國線規,是一種區分導線直徑的標準,又被稱為 Brown & Sharpe線規。這種標準化線規系統于1857年起在美國開始使用。

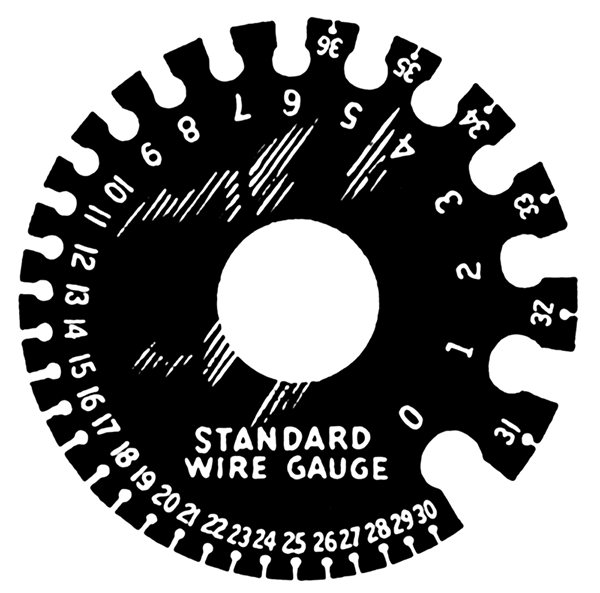

AWG概述圖
AWG前面的數值(如24AWG、26AWG)表示導線形成最后直徑前所要經過的孔的數量,數值越大,導線經過孔的等級越高,導線的直徑也就越小。
粗導線具有更好的物理強度和更低的電阻,但是導線越粗,制作電纜需要的銅就越多,這會導致電纜更沉、更難以安裝、價格也更貴。電纜設計的挑戰在于使用盡可能小直徑的導線(減小成本和安裝復雜性),而同時保證在必要電壓和頻率之下實現導線的最大容量。
橫截面積數據
一般,單線導體是根據直徑來決定線號的,而絞線是根據橫截面積來決定線號。
CANARE公司使用的導體線號如下表所示。另外,線號越大說明導體的橫截面積越小。
AWG 導體橫截面積(mm2)
AWG | 外徑 | 截面積 (mm2) |
電阻值 (Ohm/km) |
AWG | 外徑 | 截面積 (mm2) |
電阻值 (Ohm/km) |
||
公制mm | 英制inch | 公制mm | 英制inch | ||||||
4/0 | 11.68 | 0.46 | 107.22 | 0.17 | 22 | 0.643 | 0.0253 | 0.3247 | 54.3 |
3/0 | 10.40 | 0.4096 | 85.01 | 0.21 | 23 | 0.574 | 0.0226 | 0.2588 | 66.8 |
2/0 | 9.27 | 0.3648 | 67.43 | 0.26 | 24 | 0.511 | 0.0201 | 0.2047 | 89.4 |
1/0 | 8.25 | 0.3249 | 53.49 | 0.33 | 25 | 0.44 | 0.0179 | 0.1624 | 106 |
1 | 7.35 | 0.2893 | 42.41 | 0.42 | 26 | 0.404 | 0.0159 | 0.1281 | 143 |
2 | 6.54 | 0.2576 | 33.62 | 0.53 | 27 | 0.361 | 0.0142 | 0.1021 | 168 |
3 | 5.83 | 0.2294 | 26.67 | 0.66 | 28 | 0.32 | 0.0126 | 0.0804 | 227 |
4 | 5.19 | 0.2043 | 21.15 | 0.84 | 29 | 0.287 | 0.0113 | 0.0647 | 289 |
5 | 4.62 | 0.1819 | 16.77 | 1.06 | 30 | 0.254 | 0.0100 | 0.0507 | 361 |
6 | 4.11 | 0.1620 | 13.30 | 1.33 | 31 | 0.226 | 0.0089 | 0.0401 | 430 |
7 | 3.67 | 0.1443 | 10.55 | 1.68 | 32 | 0.203 | 0.0080 | 0.0316 | 583 |
8 | 3.26 | 0.1285 | 8.37 | 2.11 | 33 | 0.18 | 0.0071 | 0.0255 | 944 |
9 | 2.91 | 0.1144 | 6.63 | 2.67 | 34 | 0.16 | 0.0063 | 0.0201 | 956 |
10 | 2.59 | 0.1019 | 5.26 | 3.36 | 35 | 0.142 | 0.0056 | 0.0169 | 1,200 |
11 | 2.30 | 0.0907 | 4.17 | 4.24 | 36 | 0.127 | 0.0050 | 0.0127 | 1,530 |
12 | 2.05 | 0.0808 | 3.332 | 5.31 | 37 | 0.114 | 0.0045 | 0.0098 | 1,788 |
13 | 1.82 | 0.0720 | 2.627 | 6.69 | 38 | 0.102 | 0.0040 | 0.0081 | 2,400 |
14 | 1.63 | 0.0641 | 2.075 | 8.45 | 39 | 0.089 | 0.0035 | 0.0062 | 2,740 |
15 | 1.45 | 0.0571 | 1.646 | 10.6 | 40 | 0.079 | 0.0031 | 0.0049 | 4,080 |
16 | 1.29 | 0.0508 | 1.318 | 13.5 | 41 | 0.071 | 0.0028 | 0.0040 | 4,264 |
17 | 1.15 | 0.0453 | 1.026 | 16.3 | 42 | 0.064 | 0.0025 | 0.0032 | 6,300 |
18 | 1.02 | 0.0403 | 0.8107 | 21.4 | 43 | 0.056 | 0.0022 | 0.0025 | 6,936 |
19 | 0.912 | 0.0359 | 0.5667 | 26.9 | 44 | 0.051 | 0.0020 | 0.0020 | 9,180 |
20 | 0.813 | 0.0320 | 0.5189 | 33.9 | 45 | 0.046 | 0.0018 | 0.0016 | 10,200 |
21 | 0.724 | 0.0285 | 0.4116 | 42.7 | 46 | 0.041 | 0.0016 | 0.0013 | 16,300 |
-
Q
電纜里增加棉線可加強高柔線的耐彎折性?
A不少廠商為了凸顯耐彎折性,稱在電線里增加棉線,導線與棉線本身硬度和耐磨度不一樣,加上電線彎折從外觀是看不出來的,加上棉線后,手感電線沒折斷,是因?yàn)槔锩娴拿蘧€沒斷。內部的導線斷掉后,電線便不再導電。棉線不過是填充導線之間空間空隙的,提高電纜的抗拉能力,并不是耐折。
-
Q
為什么高柔線那么硬?
A千萬別認為高柔線是軟的,中文里的“柔”的確等同于“軟”,但“高柔性電纜”這一電纜名詞的引入最初用于進口電纜,這里的“柔性”并非單指柔軟,而是指柔韌。尤其有些進口高端拖鏈電纜,手感雖然較國產拖鏈電纜硬,但耐用性及認可度卻是公認的好。
