什么是非屏蔽雙絞線及其優點

非屏蔽雙絞線

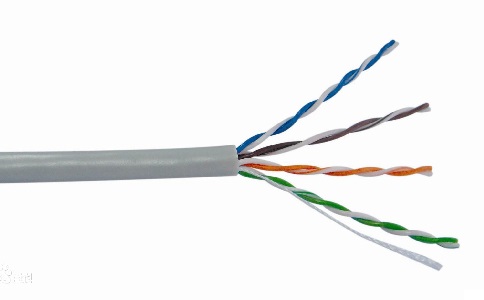

非屏蔽雙絞線(UnshieldedTwisted Pair,縮寫UTP)是一種數據傳輸線,由四對不同顏色的傳輸線所組成,是廣泛用于以太網路和電話線中的一種雙絞電纜。
非屏蔽雙絞線zui早在1881年被用于貝爾發明的電話系統中。1900年美國的電話線網絡亦主要由UTP所組成,它們由電話公司所擁有。
目前UTP被廣泛用于計算機網絡,但由于使用過長的UTP電纜傳輸數據會引致信號衰減問題,惟其價格較光纖和同軸電纜低,因此UTP主要用作短途傳輸,一般不多于100米。
UTP電纜末端通常連接RJ-45,以便插入到與其兼容的通信端口中。
如果要加大傳輸距離,在兩段雙絞線之間可安裝中繼器,zui多可安裝4個中繼器。如安裝4個中繼器連接5個網段,則zui大傳輸距離可達500m。
EIA/TIA的布線標準中規定了兩種雙絞線的線序568A與568B。
標準568A:
綠白—1,綠—2,橙白—3,藍—4,藍白—5,橙—6,棕白—7,棕—8
標準568B:
橙白—1,橙—2,綠白—3,藍—4,藍白—5,綠—6,棕白—7,棕—8
非屏蔽雙絞線具有以下優點:
- 1、無屏蔽外套,直徑小,節省所占用的空間,成本低;
- 2、重量輕,易彎曲,易安裝;
- 3、將串擾減至zui小或加以消除;
- 4、具有阻燃性;
- 5、具有獨立性和靈活性,適用于結構化綜合布線。
因此,在綜合布線系統中,非屏蔽雙絞線得到廣泛應用。
-
Q
拖鏈電纜用什么做絕緣?
A拖鏈電纜的絕緣材料沒有固定的要求,一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。
-
Q
采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次?
A這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次,那么只代表提出這一結論的廠家的生產及測試情況,不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等,都是拖鏈電纜耐彎曲使用壽命的決定因素,任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。
